핵심 요약
- 이 실습은 배수로를 설치하고 집수정과 연결하는 심화 과정입니다.
- 스테인리스 그레이팅형 배수로를 바닥에 맞춰 놓고 고정합니다.
- 배수 펌프가 있는 집수정과 연결부를 맞추는 요령을 익힙니다.
- 연결 뒤 물을 흘려 새는 곳이 없는지 점검합니다.
설비 배관공사, 어떤 작업인가요
심화 실습의 중심은 배수로와 집수정을 하나의 흐름으로 잇는 일입니다. 수강생은 배수로를 설치선에 맞춰 놓고 수평을 잡아 고정합니다. 이어서 배수 펌프가 설치된 집수정과 연결부를 맞춥니다. 작은 틈도 문제가 되므로 단계마다 손으로 확인합니다.
이 실습에서 배우는 것
- 배수 경로를 먼저 확인하고 자재 위치를 계획하는 방법을 익힙니다.
- 스테인리스 그레이팅형 배수로를 바닥에 맞춰 설치하는 요령을 익힙니다.
- 배수 펌프가 있는 집수정과 배수로를 연결하는 순서를 익힙니다.
- 긴 배수로 구간을 확인하고 마감하는 점검 기준을 익힙니다.
실습 진행 단계
-
01

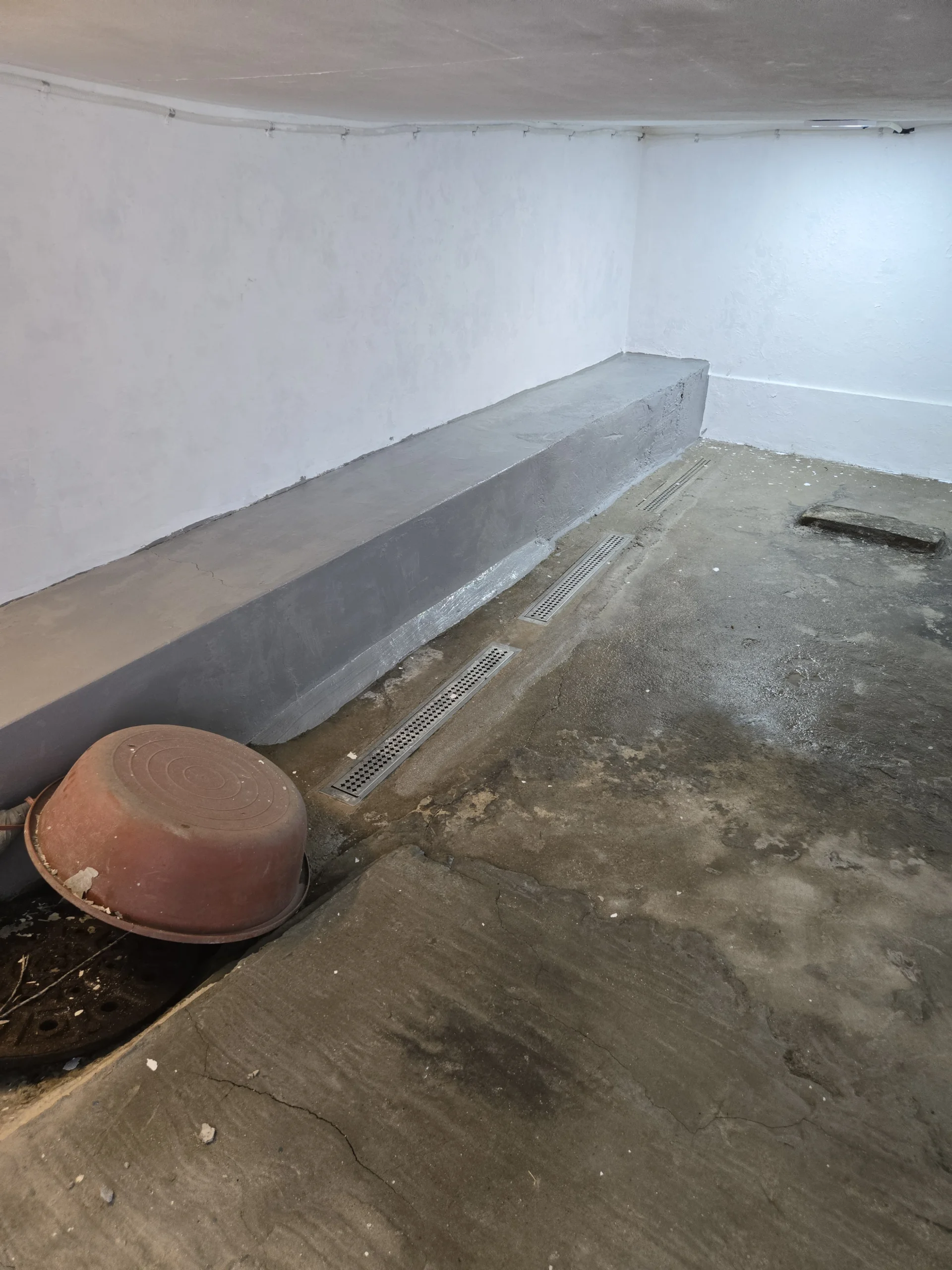

배수로 위치 맞추기
준비한 배수로를 표시선 위에 올려 위치를 맞춥니다. 수평계를 대고 기울기가 의도한 방향인지 살핍니다. 어긋난 곳은 받침을 조정해 바로잡습니다. 위치가 확정되면 고정 준비를 합니다.
-
02
배수로 고정
맞춘 위치가 움직이지 않도록 배수로를 바닥에 단단히 고정합니다. 고정하는 동안 수평이 틀어지지 않는지 계속 확인합니다. 그레이팅 덮개가 제자리에 맞물리는지도 봅니다. 흔들림이 없어야 다음 단계로 갑니다.
-
03

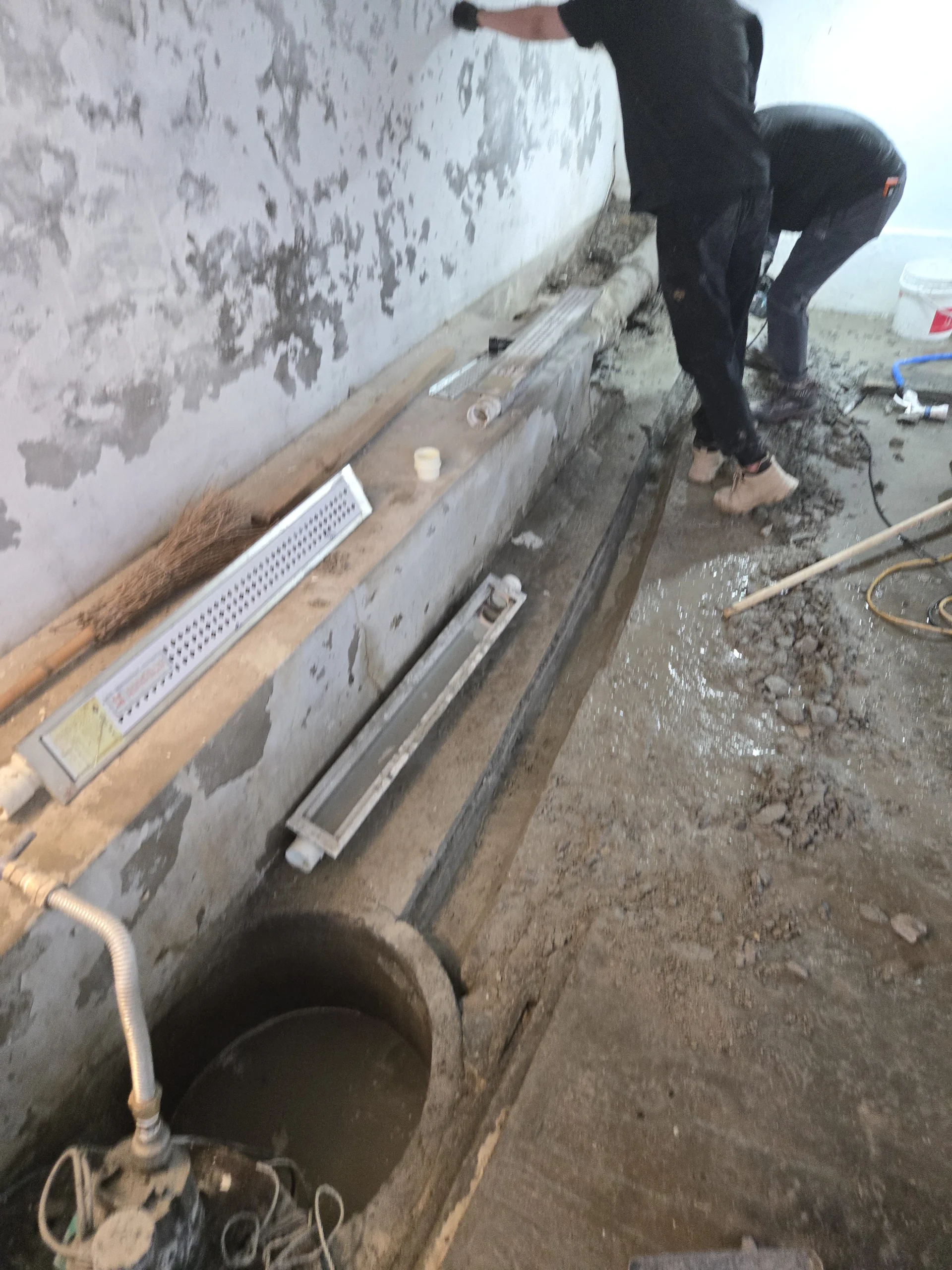

집수정과 연결
배수로 끝을 집수정의 유입 방향에 맞춰 이어 붙입니다. 연결부의 높이 차이가 없도록 맞춥니다. 집수정 안의 배수 펌프 위치도 함께 확인합니다. 연결이 끝나면 틈이 남았는지 손으로 점검합니다.
-
04
통수 확인
배수로 시작 지점에 물을 흘려 보내 흐름을 지켜봅니다. 물이 막히거나 고이는 구간이 없는지 따라가며 봅니다. 집수정으로 모이는 모습까지 확인합니다. 문제가 보이면 해당 구간을 다시 조정합니다.
단계별 확인 기준
| 단계 | 하는 일 | 확인 포인트 |
|---|---|---|
| 배수로 위치 맞추기 | 준비한 배수로를 표시선 위에 올려 위치를 맞춥니다. | 배수가 흘러갈 방향과 집수정 위치가 도면과 일치하는지 확인합니다. |
| 배수로 고정 | 맞춘 위치가 움직이지 않도록 배수로를 바닥에 단단히 고정합니다. | 자재가 작업 순서대로 놓여 있고 이동 통로가 막히지 않았는지 확인합니다. |
| 집수정과 연결 | 배수로 끝을 집수정의 유입 방향에 맞춰 이어 붙입니다. | 배수로가 수평계 기준으로 기울기를 유지하며 고정되었는지 확인합니다. |
| 통수 확인 | 배수로 시작 지점에 물을 흘려 보내 흐름을 지켜봅니다. | 물을 흘려 배수가 막힘없이 집수정으로 모이는지 확인합니다. |
교육에서 다루는 세부 내용
심화 단계에서는 수평과 기울기의 균형을 맞추는 요령을 중점적으로 배웁니다. 연결부 높이를 맞추는 방법과 틈을 점검하는 기준도 다룹니다. 펌프가 있는 집수정의 구조를 이해하는 시간도 포함됩니다. 이 이해가 문제 발생 시 원인을 찾는 힘이 됩니다.
실습 공구와 자재
실습에는 스테인리스 그레이팅형 배수로와 연결 자재를 사용합니다. 위치를 잡는 줄자, 마킹 펜, 수평계가 기본 측정 도구입니다. 집수정에는 배수 펌프가 설치되어 있으며 배수로와 이어서 흐름을 점검합니다. 자재와 장비는 작업 순서에 맞게 미리 배치한 뒤 실습을 시작합니다.
자주 하는 실수와 주의할 점
배수 방향을 확인하지 않고 설치
물이 흐를 방향을 먼저 정하지 않으면 배수로가 반대로 놓일 수 있습니다. 집수정 위치를 기준으로 기울기를 계산하는 것이 먼저입니다. 설치 후 되돌리려면 작업 전체를 다시 해야 합니다.
수평 확인 없는 고정
눈대중으로 고정하면 구간 중간에 물이 고이는 자리가 생깁니다. 수평계를 대며 단계마다 점검해야 합니다. 긴 구간일수록 작은 오차가 크게 누적됩니다.
연결부 마감 점검 누락
집수정과 맞닿는 부분을 확인하지 않으면 물이 새는 틈이 남습니다. 연결이 끝나면 반드시 물을 흘려 상태를 봅니다. 마감 전에 점검하는 습관이 재작업을 막습니다.
실습 중 안전 수칙
- 지하 작업 공간에서는 안전화와 보호장갑을 착용합니다.
- 스테인리스 자재의 날카로운 모서리를 다룰 때는 장갑을 꼭 낍니다.
- 바닥의 물기는 걸레로 바로 닦아 미끄러짐을 막습니다.
- 배수 펌프에 전원을 넣기 전에 주변 물기와 연결 상태를 확인합니다.
- 무거운 자재는 두 사람이 함께 옮기고 통로를 비워 둡니다.
실습 전 준비물
- 줄자와 마킹 펜
- 수평계
- 보호안경과 장갑
- 안전화
- 물기를 닦을 걸레
실습 후 정리와 응용
실습이 끝나면 어느 연결부에서 가장 조정이 많았는지 되짚습니다. 고정과 통수 확인 순서를 다시 한 번 정리해 봅니다. 같은 연결을 반복하면 틈을 찾는 눈이 길러집니다. 이 경험이 마감 실습에서 점검의 기준이 됩니다.
이런 분께 맞습니다
추천 대상
설비와 배관의 기초를 현장 흐름대로 익히고 싶은 분께 맞는 실습입니다. 바닥 배수 작업을 직접 해 보며 기술을 몸에 익히려는 분에게 적합합니다. 새로운 분야로 전환을 준비하는 분도 단계별로 따라올 수 있습니다.
집수리기술교육 과정과의 연결
이 실습은 설비기술교육의 배수 파트와 이어집니다. 수리 전반으로 범위를 넓히려면 집수리기술교육 과정이 도움이 됩니다. 인생 이모작을 계획하는 분은 50대재취업 과정과 함께 살펴볼 수 있습니다.
